L’atelier Traitement des Données
L’atelier traitement des données est accessible par l’icône :
Il permet des exploitations graphiques.
Il contient trois onglets:
- Un onglet "Courbe paramétrique":
Chaque courbe obtenue dans ces onglets s’affiche automatiquement dans
la fenêtre graphique et apparaît dans l’onglet affichage.
On bénéficie alors des mêmes possibilités que n’importe
quelle courbe acquise.

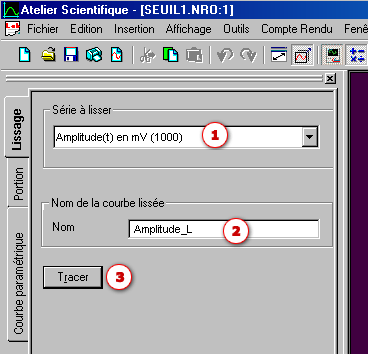

| Nom de la courbe
lissée obtenue |
| Exécute
le tracé de la courbe lissée. |

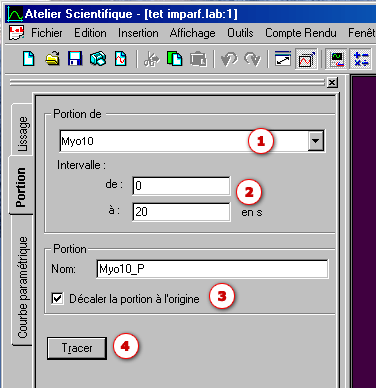

La portion s'applique sur l'ensemble des grandeurs d'une manipulation.
Ce menu déroulant permet de choisir la manipulation sur laquelle
on souhaite appliquer une portion. |
| Définit l'intervalle des abscisses que l'on souhaite conserver. |
| Il est possible de décaler ou non la portion de la manipulation
que l'on souhaite créer à l'origine. |
| Trace la portion de courbe. La portion créée ne remplace
pas la manipulation d'origine, elle créée une nouvelle manipulation
que l'on retrouve sous la forme d'un dossier dans l'onglet affichage avec
le nom : manip d'origine_P. Celui-ci contient l'ensemble des grandeurs
(courbes) intitulé de la même manière. |

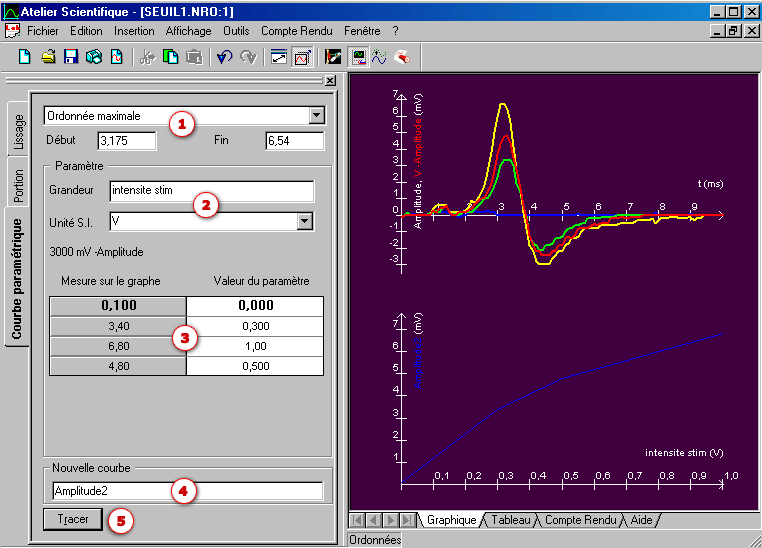

Menu
déroulant permettant de choisir la méthode
pour la réalisation de la courbe paramétrique.
Nerf-Muscle propose 4 méthodes :
- par abscisse fixé
- par la pente
- par ordonnée maximale
- par ordonnée fixée. |
| Indiquez le nom et l'unité de la grandeur paramétrique. |
| Dans la colonne valeur du paramètre, entrez les valeurs de celui-ci
pour chaque courbe. |
| Indiquez le nom de la nouvelle courbe ; celle-ci sera enregistrée
automatiquement dans un dossier résultat au niveau de l'onglet
affichage. |
| Cliquez sur tracer pour obtenir la courbe. |
