Paramétrer et lancer une acquisiton dans Nerf-Muscle

Après avoir vérifier la connexion avec une inteface ESAO 4. Cliquez sur logiciel Nerf-Muscle situé dans Programmes/Atelier scientifique

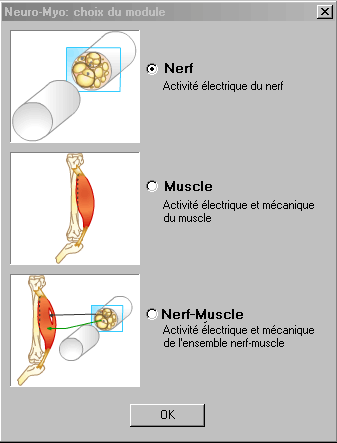

A l’ouverture, une fenêtre s’ouvre vous permettant de choisir le module qui vous intéresse .
Cochez le module selon le champ expérimental souhaité:

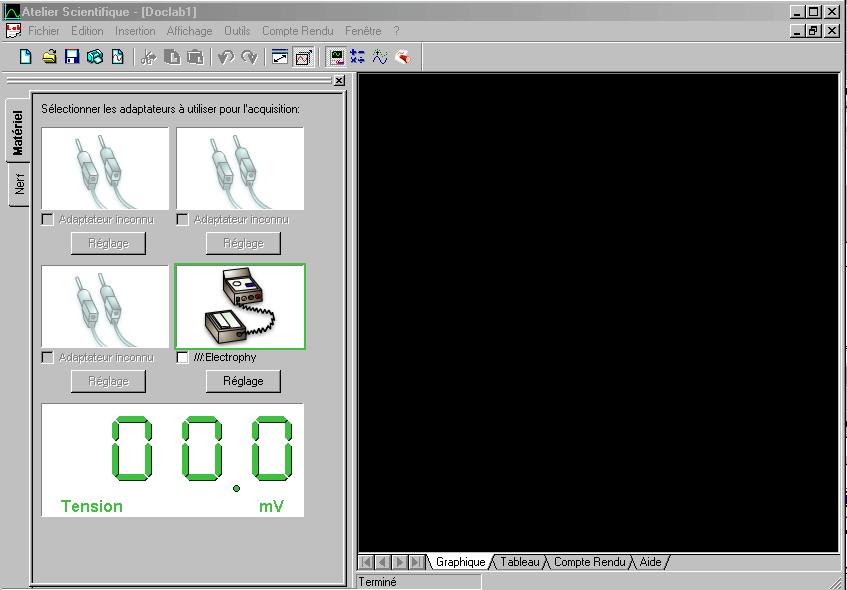

Vous obtenez la fenêtre suivante:

Si la fenêtre de gauche est absente, cliquez sur l’icône acquisition :

Dans Nerf:

- Dans un premier temps, il est nécessaire de paramétrer le matériel:

Ce paramétrage s’effectue en 2 étapes : la sélection puis le réglage;

•   Dans l’onglet matériel, les adaptateurs reconnus apparaissent automatiquement. En l’absence d’adaptateur vous avez une représentation des entrées directes (fiches bananes).
•   Il est alors ensuite nécessaire de sélectionner l’adaptateur en cochant celui ci.
•  Cliquez ensuite sur la fenêtre de représentation de l’adaptateur. Cette action rend la fonction réglage (Electrophy, Millivoltmètre) accessible. Vous bénéficiez alors d’un protocole de paramétrage spécifique.

- Puis il est nécessaire de paramétrer la manipulation:

En terme de stimulation:

Dans l’onglet Nerf, choisir l’activité.

Dans le cas d’une mesure d’activité spontanée, il n’y a pas de réglage supplémentaire

Dans le cas d’une mesure d’activité stimulée, choisir l’origine de la stimulation externe ou interne gérée par l’interface ESAO®

Stimulation interne
Paramétrer votre stimulation (délai, durée, amplitude, intervalle, nombre de créneaux…..)

Stimulation externe
Choisir la voie de synchro et le seuil.

En terme d’acquisition:

Entrer le temps d’acquisition, le nombre de points, le nom de la manipulation.

Dans Muscle:

- Dans un premier temps, il est nécessaire de paramétrer le matériel:

Ce paramétrage s’effectue en 2 étapes : la sélection puis le réglage

Dans l’onglet matériel, les adaptateurs reconnus apparaissent automatiquement. En l’absence d’adaptateur vous avez une représentation des entrées directes.

- Il est alors ensuite nécessaire de sélectionner l’adaptateur en cochant celui ci.
- Cliquez ensuite sur la fenêtre de représentation de l’adaptateur. Cette action rend la fonction réglage (Electrophy, Millivoltmètre, Myographe) accessible. Vous bénéficiez alors d’un protocole de paramétrage spécifique.

- Puis il est nécessaire de paramétrer la manipulation:

En terme de stimulation:

Dans l’onglet Muscle, choisir l’activité.

Dans le cas d’une mesure d’activité spontanée, il n’y a pas de réglage supplémentaire

Dans le cas d’une mesure d’activité stimulée, choisir l’origine de la stimulation externe ou interne gérée par l’interface ESAO®

Stimulation interne
Paramétrer votre stimulation (délai, durée, amplitude, intervalle, nombre de créneaux…..)

Stimulation externe
Choisir la voie de synchro et le seuil

En terme d’acquisition:

Entrer le temps d’acquisition, le nombre de points, le nom de la manipulation.

Dans Nerf-Muscle:

- Dans un premier temps, il est nécessaire de paramétrer le matériel:

Ce paramétrage s’effectue en 2 étapes : la sélection puis le réglage

Dans l’onglet matériel, les adaptateurs reconnus apparaissent automatiquement. En l’absence d’adaptateur vous avez une représentation des entrées directes.

- Il est alors ensuite nécessaire de sélectionner l’adaptateur en cochant celui ci.
- Cliquez ensuite sur la fenêtre de représentation de l’adaptateur. Cette action rend la fonction réglage (Electrophy, Millivoltmètre, Myographe) accessible. Vous bénéficiez alors d’un protocole de paramétrage spécifique.

- Puis il est nécessaire de paramétrer la manipulation

En terme de stimulation

Dans l’onglet Nerf-Muscle, choisir l’activité.

Dans le cas d’une mesure d’activité spontanée, il n’y a pas de réglage supplémentaire

Dans le cas d’une mesure d’activité stimulée, choisir l’origine de la stimulation externe ou interne gérée par l’interface ESAO

Stimulation interne
Paramétrer votre stimulation (délai, durée, amplitude, intervalle, nombre de créneaux…..)

Stimulation externe
Choisir la voie de synchro et le seuil

En terme d’acquisition

Entrer le temps d’acquisition, le nombre de points, le nom de la manipulation.
