L’atelier Acquisition

L’atelier acquisition est accessible par l’icône:

Il contient 3 onglets:

Un onglet matériel qui contient l’ensemble des outils pour gérer l’aspect matériel du paramétrage de l’acquisition.
Les adaptateurs reconnus sont :


•  Les adaptateurs Electrophy et Millivoltmètre ESAO® 4 et ESAO® 3.


•  Et les adaptateurs-capteurs Myographe pour les modules Muscle et Nerf-Muscle

Pour lancer l’acquisition, il est nécessaire de sélectionner un adaptateur, la sélection s’effectue en cochant, on dispose alors d’un protocole de réglage spécifique accessible en cliquant sur

Il est possible de sélectionner une voie directe

Un onglet Nerf, Muscle ou Nerf-Muscle
Celui ci permet le paramétrage de l’expérience il contient une partie paramétrage de la stimulation (celle-ci peut être géré directement par la console ESAO® ou par un stimulateur externe) et une partie paramétrage de l'acquisition. (temps, nom…)

Le paramétrage de la stimulation
Choisir activité spontanée ou activité stimulée


•  Activité spontanée :
      Correspond à la mesure de l’activité électrique ou mécanique sans stimulation


•  Activité stimulée :

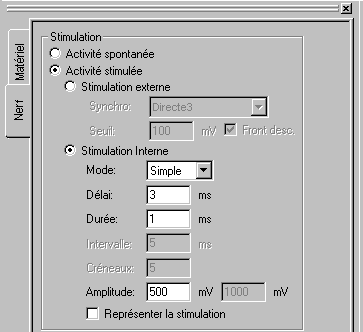

      Stimulation interne

  La stimulation peut être dispensée par la console ESAO®. Dans ce cas, Nerf-Muscle dispose d’un module de paramétrage intégré.



Les paramètres sont :

•  Le mode : simple, double, multiple (amplitude fixe) ou en rampe (amplitude croissante ou décroissante)
•  Le délai : correspond à la période entre le déclenchement de la mesure et le début du premier créneau de stimulation
•  La durée : durée des créneaux de stimulation
•  Intervalle : durée entre deux débuts de créneau
•  Créneaux : nombre de créneaux dans le cas d’une acquisition multiple ou en rampe
•  Amplitude : Amplitude en millivolt de la ou les stimulations

Il est possible de bénéficier d’une représentation (schéma) de cette stimulation sur la partie basse de l’écran.
Deux possibilités de synchroniser la mesure :

•  Utiliser la voie de synchro sur le dessus de l’interface


•  Utiliser une voie de mesure pour déclencher l’acquisition.

Il est alors possible d’enregistrer et d’afficher le signal de stimulation.

Attention : avec ESAO® 4, il est nécéssaire d'utiliser la sortie S2.

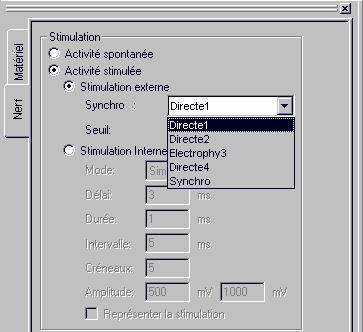

    Stimulation externe

Dans ce cas, il est uniquement nécessaire :

•  De relier la console ESAO® et le stimulateur par la Synchro.
•  De choisir la voie utilisée dans le menu déroulant
•  Nerf-Muscle permet de synchroniser sur les voies d’entrée directe.

Le paramétrage de l’acquisition



Cette partie permet :

- de nommer la manipulation ; Le nom par défaut sera le nom du module (nerf, myo ou nerf-myo) suivi d’un chiffre n correspondant au rang de la manipulation
- de choisir la durée de l’acquisition et le nombre de points ; La durée d’acquisition est indépendante de la durée de stimulation.
