« Nerf »:
Détermination de la période réfractaire du nerf de crabe.
Détermination de la période réfractaire du nerf de crabe:
Objectifs et principe:
Montrer qu'après une première stimulation efficace, le nerf ne
répond à une deuxième stimulation qu'au bout d'un certain
temps appelé période réfractaire dont on détermine
la durée.
Rechercher l'intervalle de temps séparant deux stimulations consécutives
pour lequel il n'y a pas de deuxième réponse du nerf.
Mode opératoire:
- Prélever le nerf sciatique sur une grenouille décérébrée
et démédullée et le laisser 15 min dans un liquide physiologique
adapté. Monter la chaîne ESAO puis lancer le logiciel "Nerf-Muscle"
- Dans la partie matériel cocher la case électrophy et éventuellement
l’une des entrées directe où vous brancherez en dérivation
le signal en provenance du stimulateur.
- Placer ensuite le nerf isolé sur les électrodes de la cuve ou
de la table à nerf.
- Déterminer une amplitude de stimulation efficace.

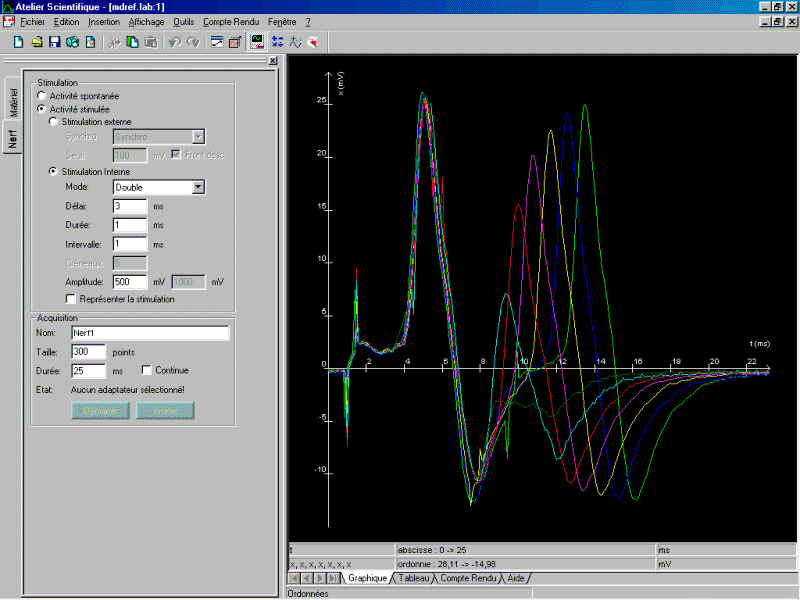

- Programmez 2 excitations efficaces de même amplitude et durée,
avec un intervalle de 5 msec. Diminuer progressivement l'intervalle entre les
deux stimulations de 1 ms à la fois. Par défaut, le logiciel superpose
les tracés en donnant à chaque fois un nom différent au
graphe.
|

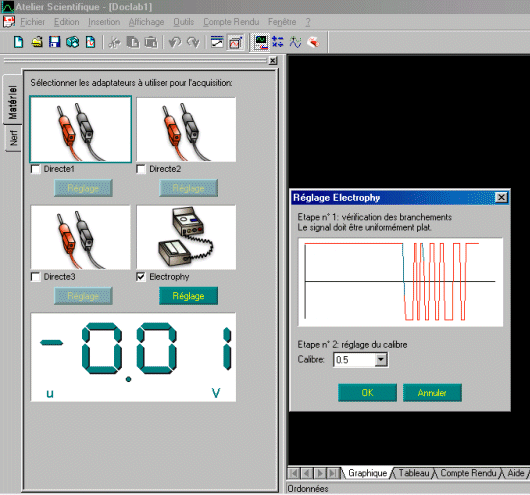

L’onglet matériel permet de configurer l’acquisition. Les cases à cocher sous les dessins des capteurs permettent de les sélectionner pour l’enregistrement. Un clic sur le dessin affiche sur le graphe en dessous le signal capté en temps réel. Ceci permet des éventuels réglages. Réglage du gain :La sélection de l’adaptateur électrophy découvre une Zone de saisie (calibre) où vous pouvez indiquer le gain choisi avec le potentiomètre de l’adaptateur. La sélection d’un millivoltmètre permet de choisir à la souris parmi les 3 calibres de l’adaptateur. |
 |
Exploitations possibles:
- Montrer l'existence d'une période réfractaire absolue et relative.
- Evaluer la durée de cette période réfractaire.
- Montrer que les différents paliers de la période réfractaire
relative correspondent au retour à l'état de repos de lots de
fibres différents.
Précautions:
Utiliser impérativement des câbles blindés entre le nerf
et le capteur (électrophy, millivoltmètre). En leur absence, le
signal nerveux peut disparaître derrière d’importants parasites
électriques..
Matériel mis en œuvre:
| Réf | Désignation |
| 451 300 | Carte interface |
| 451 101 | Console |
| 452 103 | Ad. millivoltmètre |
| 553 034 | Table à nerf |
| 283 280 | Cordons électrophysiologie |
| 000 516 | Logiciel SERENIS |
Mesure simultanée de l’activité électrique du nerf sciatique et de l’activité mécanique du muscle gastrocnémien de grenouille en réponse à des stimulations électriques portées sur le nerf sciatique:
Principe:
Mesure simultanée de l’activité électrique du nerf
sciatique et de l’activité mécanique du muscle gastrocnémien
de grenouille en réponse à des stimulations électriques
portées sur le nerf sciatique.
Dans le cas présent, il s’agit de caractériser les conditions
d’obtention d’une fusion de contractions uniques musculaires en
réponse à deux stimulations d’intervalle de plus en plus
rapproché.
Mise en œuvre:
Réaliser le montage tel que sur le schéma.
3 types de montage sont possibles : avec un stimulateur externe, il est alors
possible d’enregistrer simultanément le signal de stimulation en
branchant comme indiqué sur le schéma ci dessous ou plus facilement
en utilisant la stimulation générée par le logiciel lui
même. Les 2 schémas correspondent à chaque type de montage.
La stimulation a lieu sur le nerf sciatique en place. Le capteur myographe est
relié au tendon du muscle gastrocnémien par un fil inélastique.
Les caractéristiques de stimulation choisies sont :
0,2 ; 0,1 ;0,05 ; 0,02 avec une amplitude de 500 mV et une durée de 0,1
ms.
Tendre le fil et ramener la valeur lue à zéro par le potentiomètre
sur le myographe

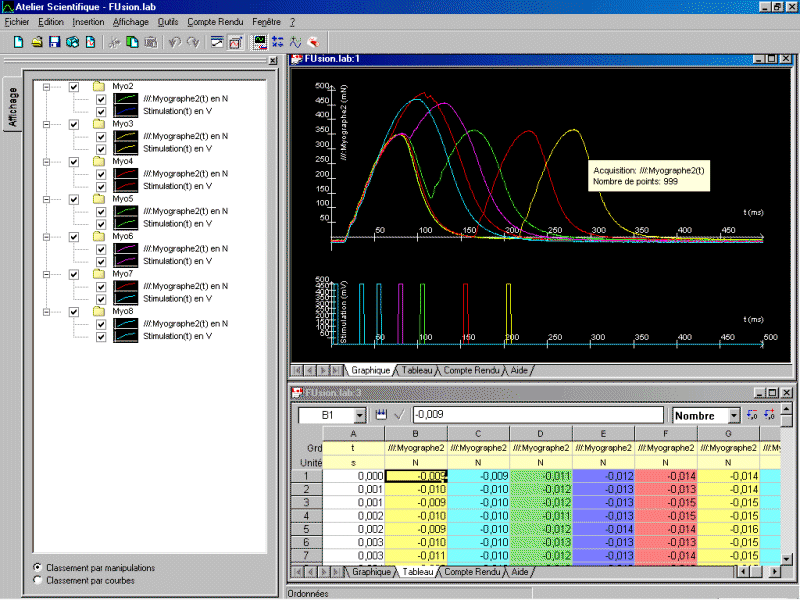

Résultats:
Possibilités d’erreur:
Utilisation d’un fil élastique (type fil de pêche).
Manque de tension dans le fil.
Matériel mis en œuvre:
| Réf | Désignation |
| 452 147 | Adaptateur-Capteur myographe |
| 452 149 | Adaptateur millivoltmètre |
| 000 515 | Logiciel SERENIS |
| 451 300 | Carte Interface |
| 451 101 | Console ESAO®4 |
| Support Modumontage® |
